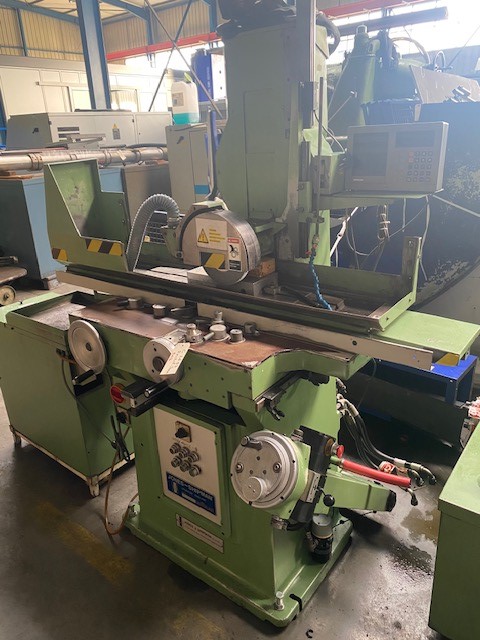

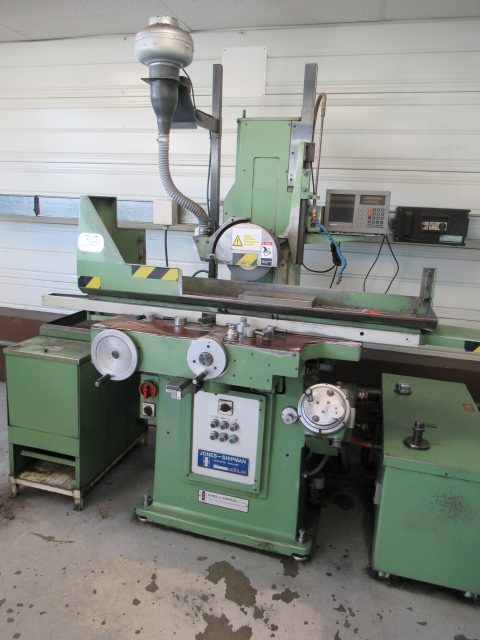

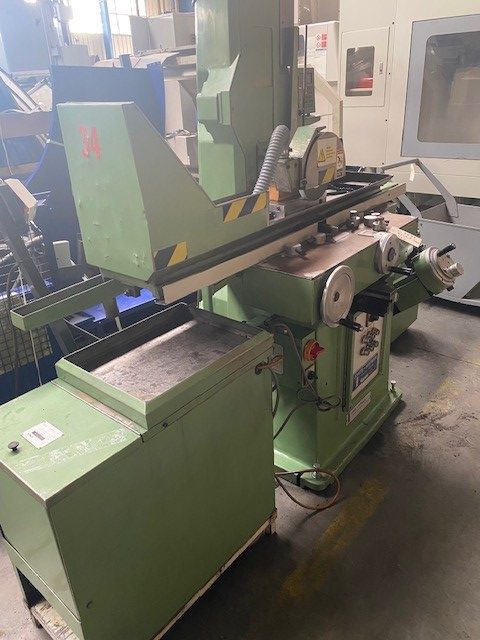

Rectifieuse JONES & SHIPMAN 1400 LAR

Rectifieuse JONES & SHIPMAN 1400 LAR

Typerectifieuse
RéférenceC2697

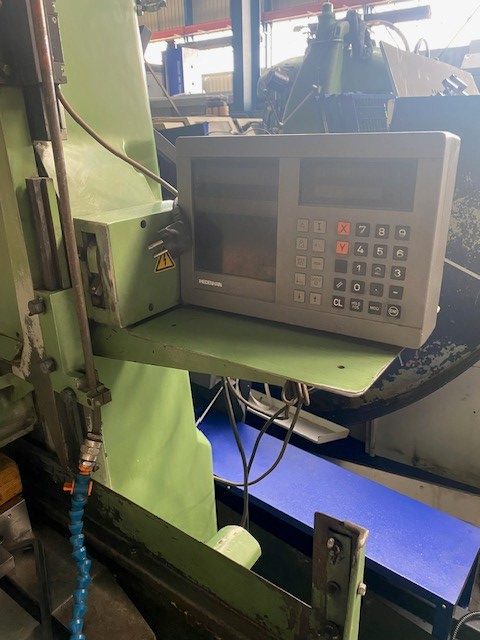

VisualisationHeidenhain 2 axes
Année1988

Mouvement vertical (max) 519
Taille de la meule standard 250x20x76,2
En option max 200 x 20/25
Diamètre de la roue standard 2400 m/s
Distance entre la meule et la table (meule neuve) 392
Table
Surface de travail 203 x 609
Course longitudinale – hydraulique 674
Vitesse de la course (par minute) 2-21 m
Graduations de la manivelle 0,001
Mouvement par tour de manivelle 0,2
Moteurs
Moteur de la tête de roue 2,25 kW
Moteur de la pompe hydraulique 0,5 kW
Moteur de positionnement de la tête de meulage 0,18 kW
Pression de fonctionnement du système hydraulique 9.6 bar
Capacité du réservoir hydraulique 55 litres
Poids de la machine (environ) 950 kg
Dimensions d’expédition (approx.) 8,5 m 3
Plateau magnétique actuel 150 x 300 mm
