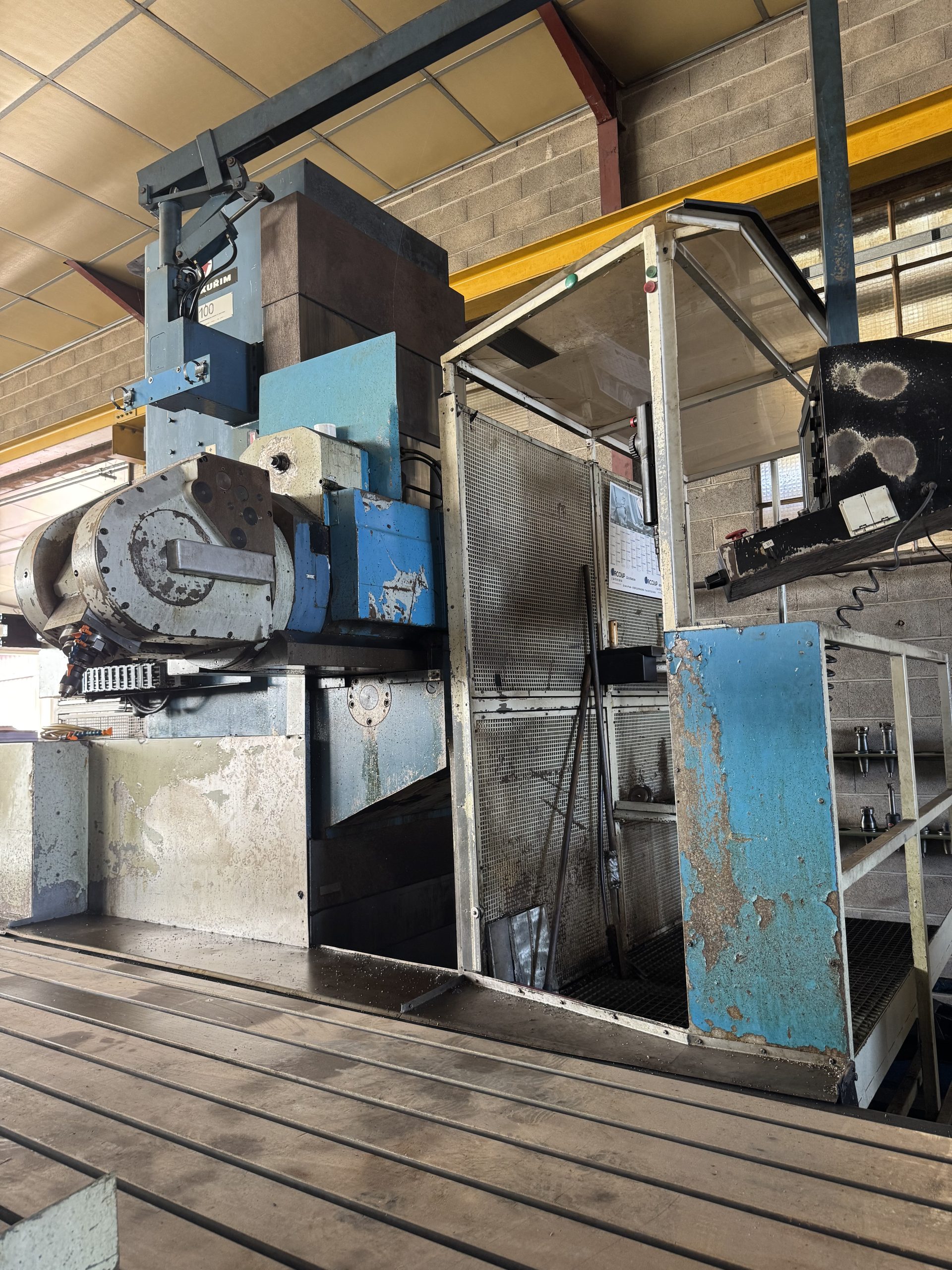

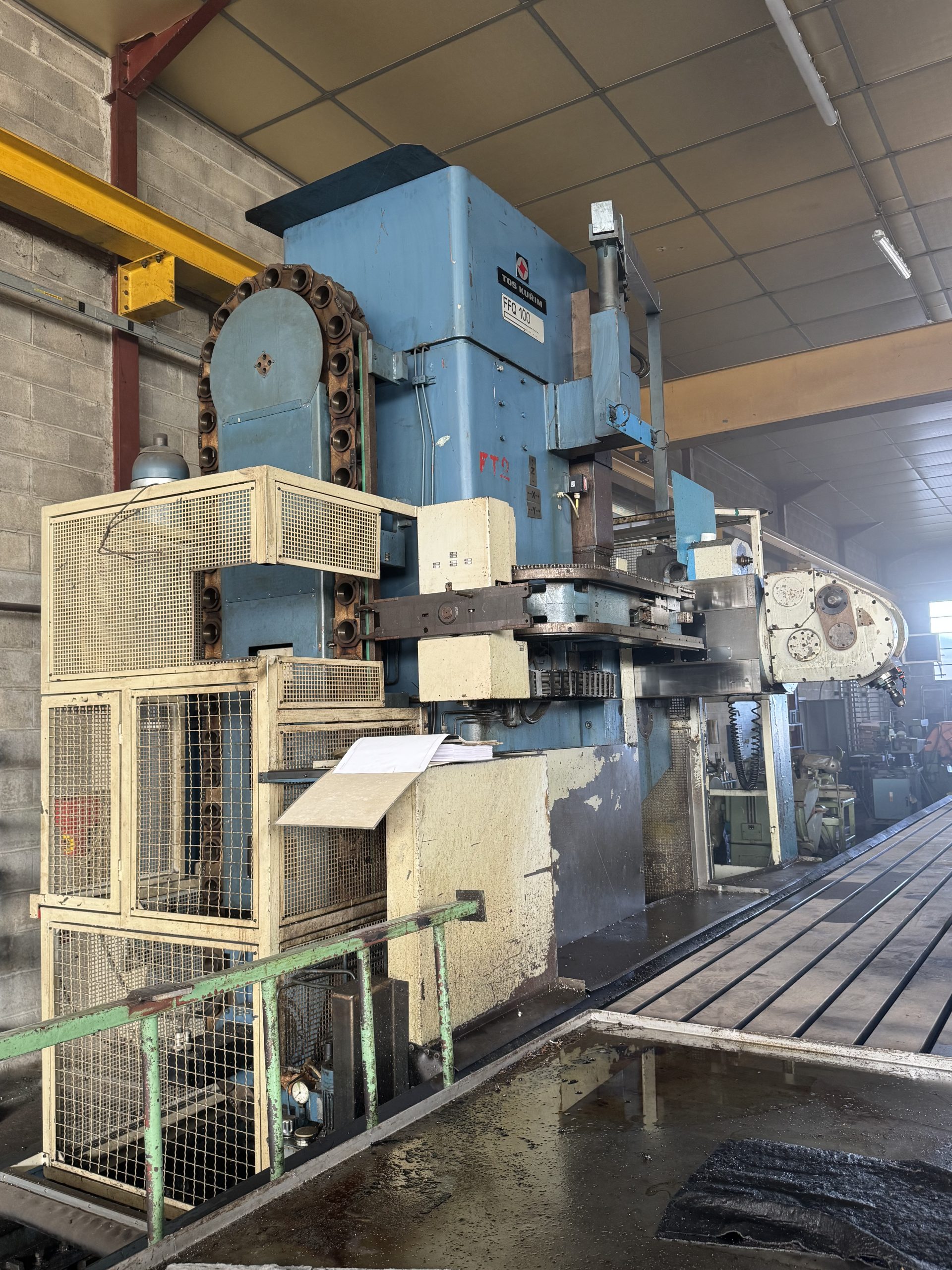

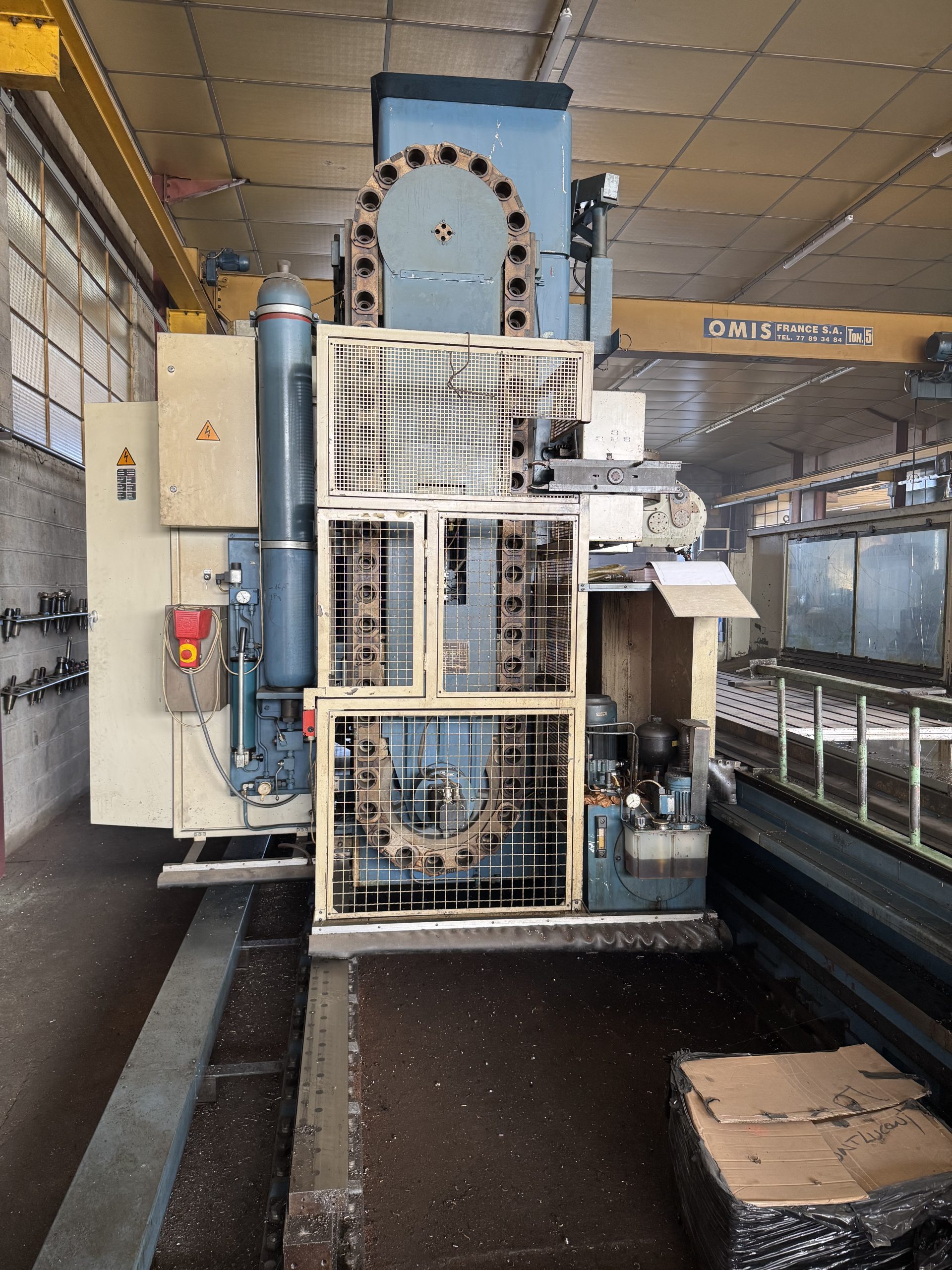

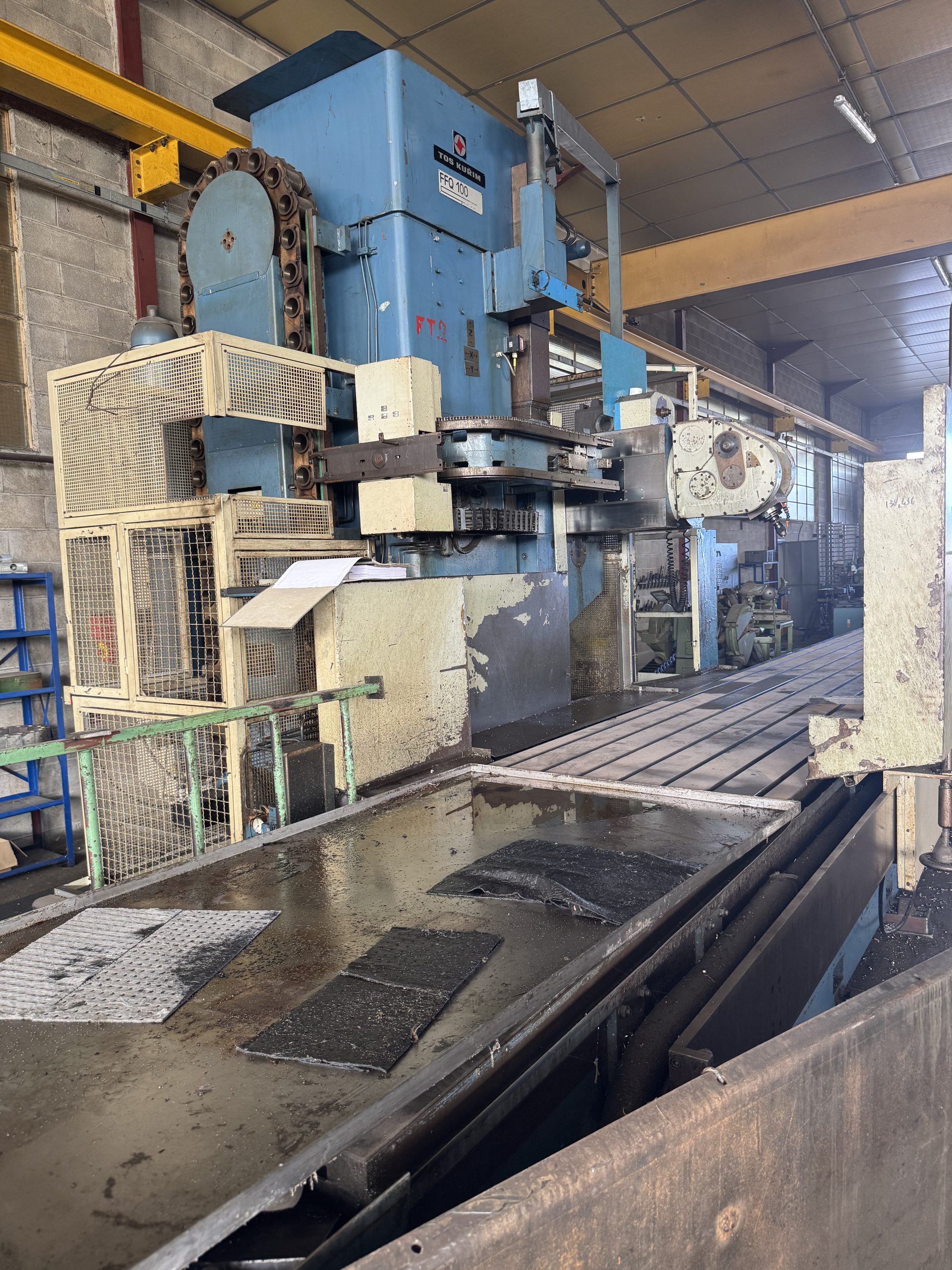

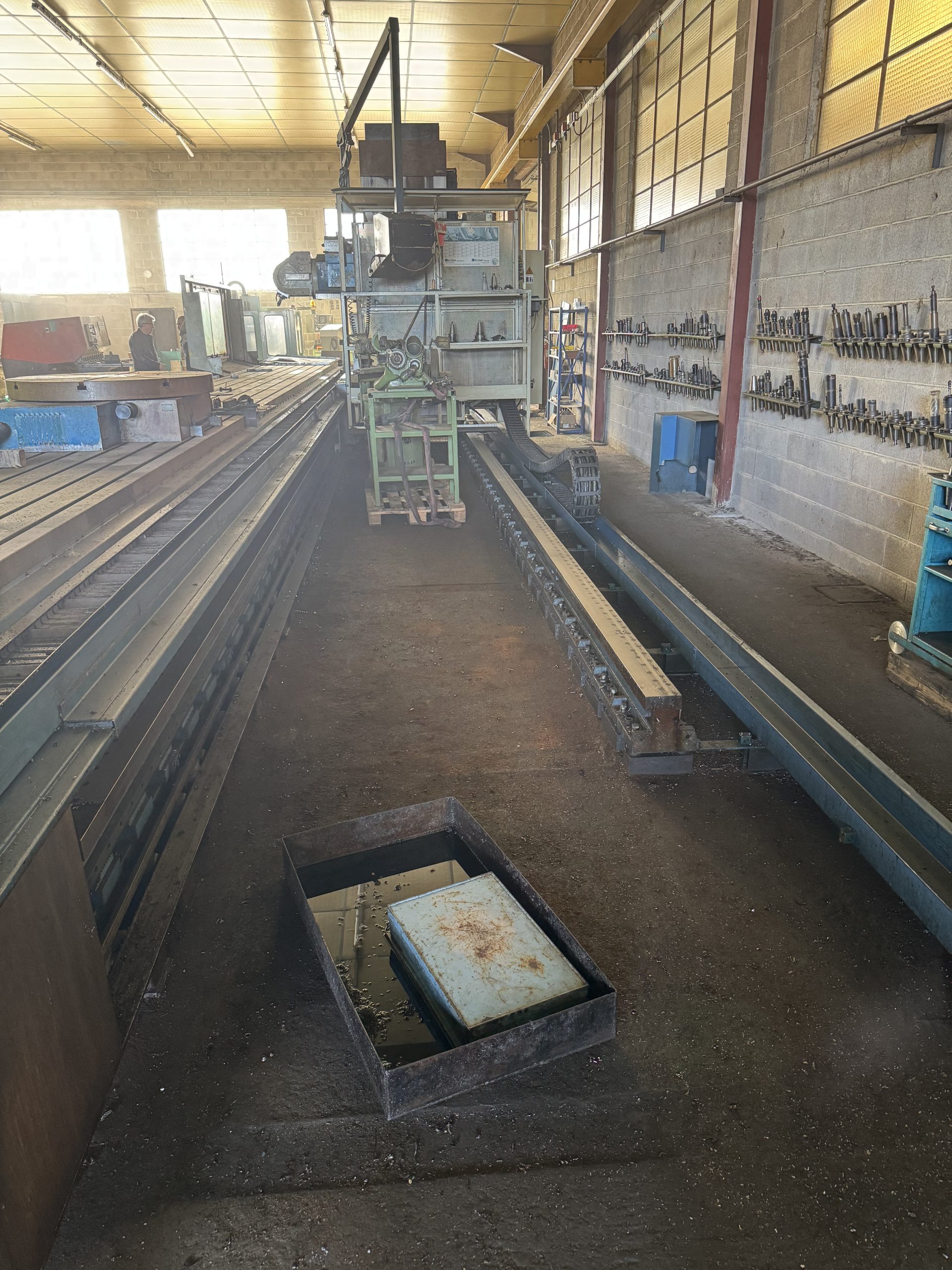

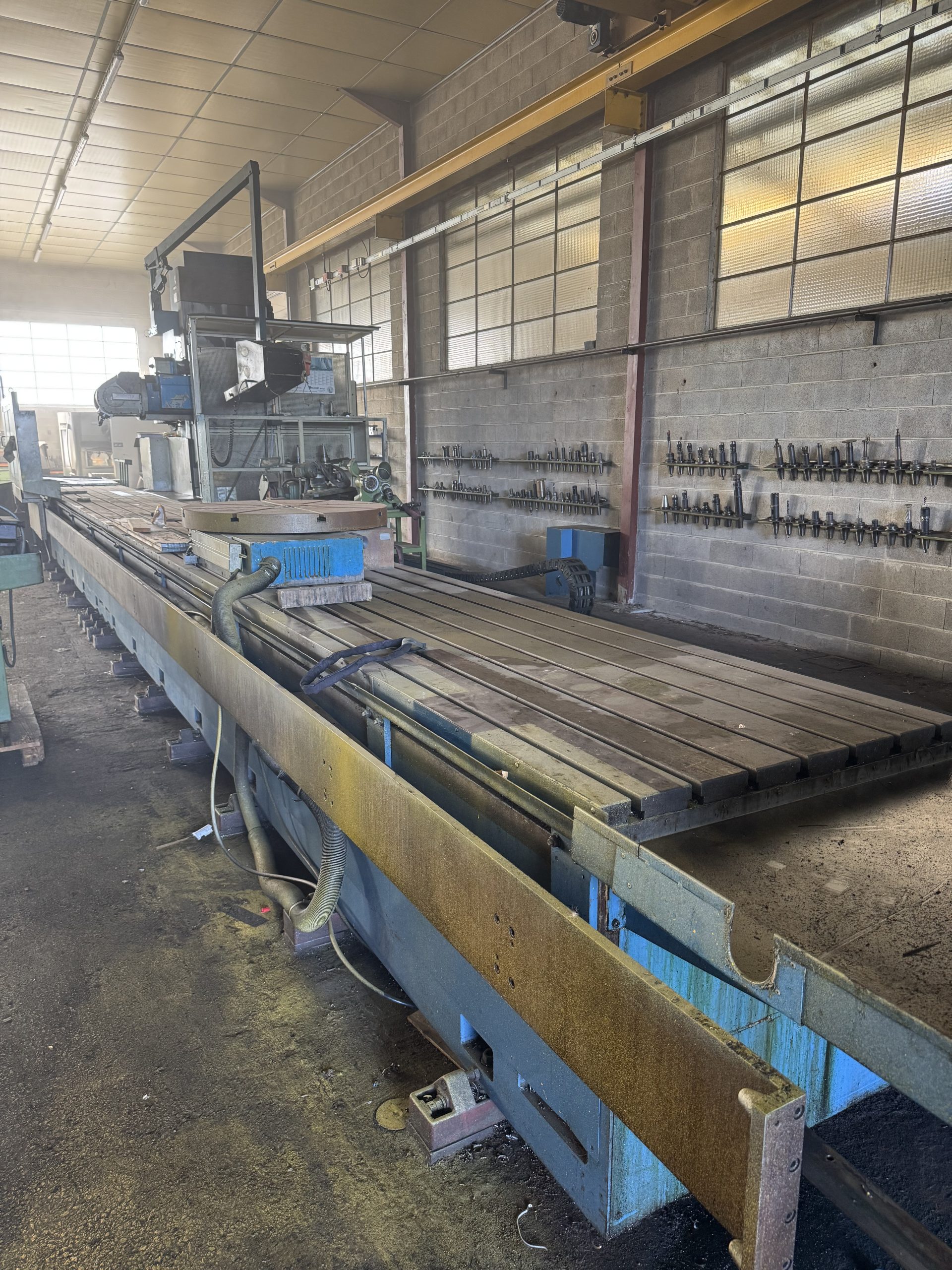

Fraiseuse TOS FFQ 100 KR/A 14

• Couple maximal de la broche : 900 Nm
• Force d’avance maximale dans les axes X, Y, Z : 25 000 N
• Poids maxi de la pièce : 2500 kg (à 1 m de longueur de table)
• Nombre de rainures en T de la table : 7
• Largeur × entraxe des rainures en T de la table : 22H7 × 140 mm

Broche horizontale :

• Distance minimale entre l’axe de la broche horizontale et la surface de la table : 275 mm
• Distance maximale entre l’axe de la broche horizontale et la surface de la table : 1775 mm

Broche verticale :

• Distance minimale entre la face frontale de la broche verticale et la table : 50 mm
• Distance maximale entre la face frontale de la broche verticale et la table : 1550 mm
• Diamètre de la broche : 85 mm
• Force de serrage de l’outil dans la broche :16 500 N
• Espace au sol nécessaire : 73 m²
• Poids des armoires électriques : 820 env. kg
• Tension du réseau électrique : 50 V (3 × 400)
• Puissance totale la machine : 100  kVA
• Fusibles à installer par le client à l’extérieur de la machine pour 400 V
• Poids du groupe hydraulique sans huile : 150 kg
